ホンダ レジェンド KA9前期 フルLEDテール製作 その2

先日の続き・・・

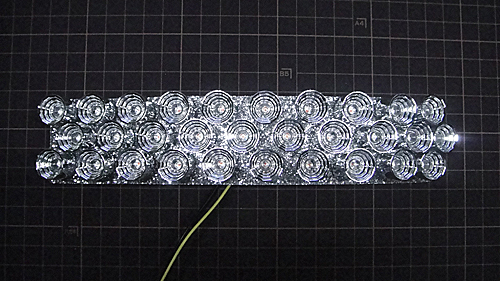

今回はメインウインカーとスモール&ブレーキユニットです。

ウインカー部はリフレクターを組み合わせての製作ですが、レンズがカーブ状になっているので、それにあわせて基盤も曲げてLEDがレンズ面に出来るだけ近くなるようにしました。
イメージ 1

イメージ 2
基盤は1.2mm厚のガラエポ基盤をヒートガンで熱して曲げています。
現在は曲がる基盤という便利な物もありますが、可能な限り通常基盤を使用します。
(加工の手間は多少ありますが、薄型基盤に比べると耐久性・放熱性・形状維持が出来る等メリットも多いです。)

因みに、今回高出力タイプのLEDで足に放熱板がついているので、リフレクターが3mm程基盤から浮いています。
なので...
イメージ 3
裏から光が漏れています。

この光がギラギラシートに乱反射して、若干ですが視認性UPに貢献です。
と言ってもLEDが眩し過ぎて目視では確認が出来ませんが(^^;)

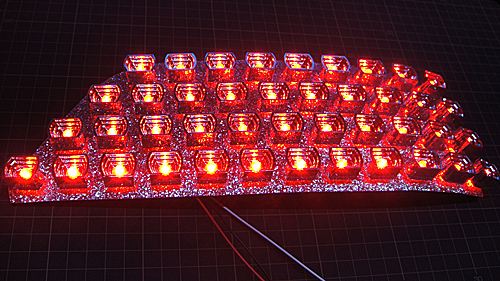

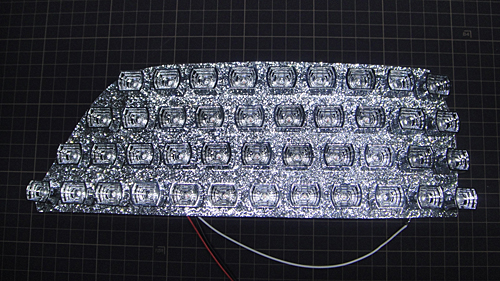

そして、最後にスモール&ブレーキユニットです。
イメージ 4
製作の際、ちょうど新型リフレクターが仕上がってきたので早速採用です。
砲弾型LED用としては、比較的大きめサイズなのでインパクト大です!!

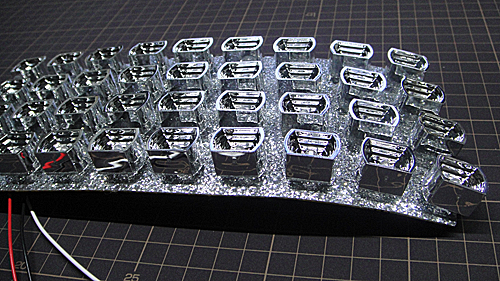

こちらもウインカーと同じく基盤をカーブ状に加工しています。
イメージ 5

イメージ 6
今回はウインカー・ブレーキ共にハイスペックLEDを使用しましたが、ブレーキ部にリフレクターとセットでこの位の数量を使用する場合は、通常のLEDでも明るさ的には十分かも知れません。


このまま一気に完成させたい所ですが、他の加工依頼を数件頂きましたので、このテール製作は少しお休みします。

では、また見てやって下さい。(^^)ノシ
